Maschinen : Pneumatischen Pressen

Die Palette der pneumatischen EMG-Pressen ergänzt die der manuellen Pressen wirkungsvoll und erfüllt perfekt die Anforderungen der Kunden, wenn die Durchsatzraten höher sind und/oder mehr Leistung benötigt wird. Ihre Leistung reicht von 360 kg bis 6000 kg. Diese Leistung wird mit einem Druck von 6 bar angegeben und ist standardmäßig proportional von 3 bis 6 bar einstellbar.

Die Ergonomie der Presse wurde so konzipiert, dass der Bediener auch bei sich wiederholenden Arbeitsschritten einen hohen Komfort an seinem Arbeitsplatz behält. Ein sehr gutes Preis-Leistungs-Verhältnis macht unsere pneumatischen Pressen zu bevorzugten Werkzeugen für Handwerk und Industrie in Ihren Werkstätten.
Leistung
Hub
Nutzhöhe
Ausladung
Gewicht
Geschwindigkeit Abfahrt
Luftverbrauch
3D-Datei verfügbar
Video
6PHR EMG pneumatic bench press
6 PHR
Leistung :
360 kg
Hub :
0 » 50 mm
Nutzhöhe :
20 » 250* mm
Ausladung :
95 mm
Gewicht :
25 kg
Geschwindigkeit Abfahrt :
150 mm/s
Luftverbrauch :
0.6 l
3D-Datei verfügbar
Video disponible :
8PHR EMG pneumatic bench press
8 PHR
Leistung :
700 kg
Hub :
0 » 100 mm
Nutzhöhe :
20 » 260* mm
Ausladung :
95 mm
Gewicht :
50 kg
Geschwindigkeit Abfahrt :
130 mm/s
Luftverbrauch :
2.3 l
3D-Datei verfügbar
Video disponible :
1T EMG pneumatic bench press
1T
Leistung :
1 000 kg
Hub :
0 » 100 mm
Nutzhöhe :
140 » 200 mm
Ausladung :
100 mm
Gewicht :
125 kg
Geschwindigkeit Abfahrt :
100 mm/s
Luftverbrauch :
3.4 l
3D-Datei verfügbar
Video disponible :
Nicht verfügbar
1T LP EMG pneumatic bench press
1T LP
Leistung :
1 000 kg
Hub :
0 » 100 mm
Nutzhöhe :
300 mm
Ausladung :
180 mm
Gewicht :
150 kg
Geschwindigkeit Abfahrt :
100 mm/s
Luftverbrauch :
3.4 l
3D-Datei verfügbar
Video disponible :
Nicht verfügbar
2T EMG pneumatic bench press
2T
Leistung :
2 000 kg
Hub :
0 » 69 mm
Nutzhöhe :
200 mm
Ausladung :
110 mm
Gewicht :
150 kg
Geschwindigkeit Abfahrt :
75 mm/s
Luftverbrauch :
5.2 l
3D-Datei verfügbar
Video disponible :
Nicht verfügbar
2T LP EMG pneumatic bench press
2T LP
Leistung :
2 000 kg
Hub :
0 » 69 mm
Nutzhöhe :
315 mm
Ausladung :
180 mm
Gewicht :
200 kg
Geschwindigkeit Abfahrt :
75 mm/s
Luftverbrauch :
5.2 l
3D-Datei verfügbar
Video disponible :
Nicht verfügbar
Leistung
Hub
Nutzhöhe
Ausladung
Gewicht
Geschwindigkeit Abfahrt
Luftverbrauch
3D-Datei verfügbar
Video
3T EMG pneumatic bench press
3T
Leistung :
3 000 kg
Hub :
0 » 54 mm
Nutzhöhe :
185 mm
Ausladung :
110 mm
Gewicht :
150 kg
Geschwindigkeit Abfahrt :
48 mm/s
Luftverbrauch :
5.2 l
3D-Datei verfügbar
Video disponible :
Nicht verfügbar
3T LP EMG pneumatic bench press
3T LP
Leistung :
3 000 kg
Hub :
0 » 54 mm
Nutzhöhe :
300 mm
Ausladung :
180 mm
Gewicht :
200 kg
Geschwindigkeit Abfahrt :
48 mm/s
Luftverbrauch :
5.2 l
3D-Datei verfügbar
Video disponible :
Nicht verfügbar
4,3T EMG pneumatic bench press
4,3T
Leistung :
4 300 kg
Hub :
0 » 40 mm
Nutzhöhe :
180 mm
Ausladung :
110 mm
Gewicht :
150 kg
Geschwindigkeit Abfahrt :
36 mm/s
Luftverbrauch :
5.2 l
3D-Datei verfügbar
Video disponible :
Nicht verfügbar
4,3T LP EMG pneumatic bench press
4,3T LP
Leistung :
4 300 kg
Hub :
0 » 40 mm
Nutzhöhe :
295 mm
Ausladung :
180 mm
Gewicht :
200 kg
Geschwindigkeit Abfahrt :
36 mm/s
Luftverbrauch :
5.2 l
3D-Datei verfügbar
Video disponible :
Nicht verfügbar
6T LP EMG pneumatic bench press
6T LP
Leistung :
6 000 kg
Hub :
0 » 50 mm
Nutzhöhe :
305 mm
Ausladung :
180 mm
Gewicht :
230 kg
Geschwindigkeit Abfahrt :
20 mm/s
Luftverbrauch :
9.8 l
3D-Datei verfügbar
Video disponible :
Nicht verfügbar
Die verschiedenen Steuerungssysteme
Unsere Pressen sind verfügbar entweder mit einer Zweihandbetätigung oder mit einer Pedalbetätigung. Für diese beiden Steuerungssysteme ist Verteiler-und Wartungseinheit mit Druckregler und Zentralschmierung im Presseständer integriert. Eine Grundversion, ohne Steuerung ist verfügbar für die Integrierung eine Fertigungsstrasse.
Aufwand-Management

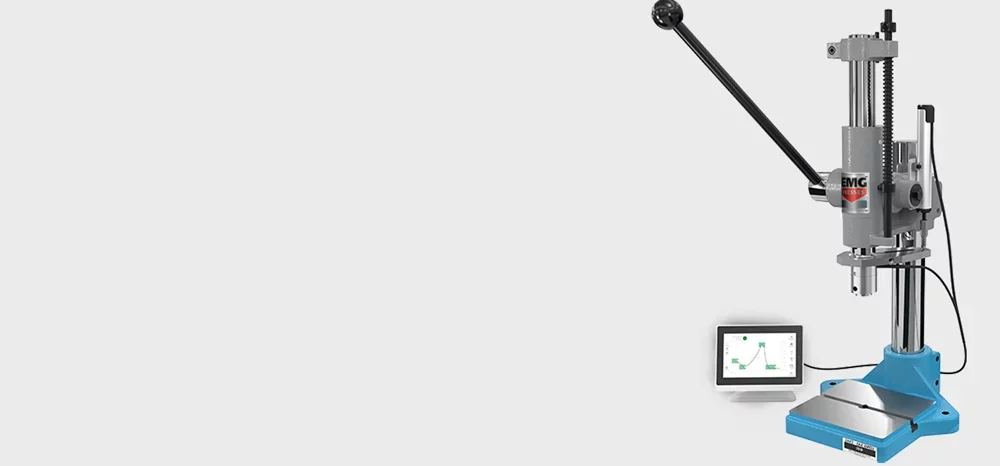

Qualitätskontrolle durch Kraftsensoren und/oder verschiebung
EMG bietet jede Art von Aufwand Management und / oder bewegt sich mit Lösungen von Kraftsensoren und Verschiebung um jeden Bedarf, bei 100% Leitwarte.

Laden Sie die Dokumentation spezifischen "Aufwand-Management" im PDF-Format

Sie haben einen geringen Platzbedarf, verfügen jedoch über eine große Schwanenhalstiefe, eine große freie Höhe, einen Hub von bis zu 100 mm und einen Luftverbrauch zwischen 0,6 und 9,8 l. Wir bieten Ihnen technische Unterstützung bei der Auswahl und Anpassung der Eigenschaften unserer Pressen an Ihre spezifischen Bedürfnisse und können sogar Spezialpressen und maßgeschneiderte Ausrüstungen herstellen.
Pneumatische Pressen eignen sich für Pressvorgänge mit geringer Tonnage und für die Produktion von kleinen und mittleren Serien.


Wie funktioniert eine pneumatische Presse?


Die Funktionsweise einer pneumatischen Presse ähnelt der Funktionsweise einer manuellen Presse. Die manuelle Betätigung durch den Bediener wird hier durch die Betätigung eines Pneumatikzylinders ersetzt. Der Zylinder setzt Luft (kein Gas) in Bewegung. Die Luft wird in ein Rohr gezwängt, in dem sie den Druck erhalten. Die Genauigkeit des Vorgangs ist so hoch wie die Verwendung dieses industriellen Werkzeugs einfach ist. Pneumatische Pressen sind genauso leistungsfähig wie hydraulische Pressen und werden häufig in der Industrie eingesetzt.


Anwendungen


Pneumatische Pressen werden in vielen industriellen Anwendungen eingesetzt, z. B. zum Tiefziehen, Stanzen oder Nieten. Eine pneumatische Presse wird eine größere Kraft als eine manuelle Presse bieten, was ihr eine größere Vielseitigkeit verleiht.

Mit einer pneumatischen Presse mit einer Presskraft von bis zu 6 Tonnen lassen sich Kunststoffe und viele Metalle tiefziehen. Sie werden auch zum Ausschneiden der verschiedenen Formen verwendet, die für den Produktionsprozess vieler mechanischer Teile erforderlich sind, sowie zum Nieten von Teilen, die zusammengehalten werden müssen.
