Manuelle Kniehebelpressen
Die Baureihe der manuellen Kniehebelpressen von EMG besteht aus zwei verschiedenen Pressentypen :
- Manuellen Kniehebelpressen für die Werkbank, bei denen die maximale Leistung von 500 bis 2000 kg nur am Ende des Hubs in Abhängigkeit von der auf den Hebel ausgeübten Kraft erreicht wird.
- Manuelle Kniehebelpressen mit hoher Kapazität die über eine spürbar großzügigere Kapazität verfügen als ihre Standard-Pendants.
Diese Pressen sind robust, präzise, flexibel, multifunktional und ergonomisch. Aufgrund ihres Gewichts und der stabilen Basis können diese Pressen auf einer Werkbank in allen Arten von Werkstätten aufgestellt und verwendet werden. Der Mechanismus dieser Werkzeuge ist einfach zu bedienen. Der Bediener übt den für den Prozess (Schneiden, Markieren usw.) erforderlichen Druck aus, indem er den Griff der Presse betätigt.
Sie werden häufig für Montagearbeiten, das Schneiden von dünnen Produkten, kleine Biegungen, verschiedene Crimparbeiten und alle Anwendungen verwendet, bei denen ein großer Hub und/oder eine große freie Höhe erforderlich sind.
Sie sind nicht nur schnell und einfach zu implementieren, sondern auch kostengünstig. Sie erfordern nur eine geringe Investition.
Zusammen mit den beiden anderen Arten manueller Pressen, den manuellen Zahnstangenpressen und den Manuelle Zahnstangenpressen mit hoher Kapazität, bilden sie die breite Palette manueller Pressen von EMG.
| Leistung500 kg |
| Hub50 mm |
| Ausladung72 mm |
| Nutzhöhe42 » 185 mm |
| Gewicht9 kg |

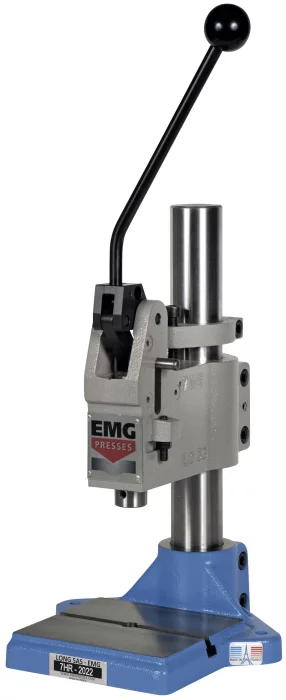

| Leistung700 kg |
| Hub40 mm |
| Ausladung95 mm |
| Nutzhöhe35 » 260* mm |
| Gewicht25 kg |
| Leistung1 500 kg |
| Hub30 ou 60 mm |
| Ausladung102 mm |
| Nutzhöhe60 » 250 mm |
| Gewicht32 kg |

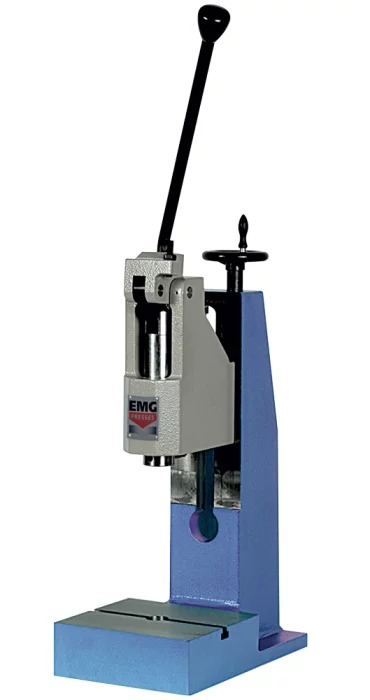

| Leistung2 000 kg |
| Hub60 mm |
| Ausladung130 mm |
| Nutzhöhe120 » 280 mm |
| Gewicht65 kg |

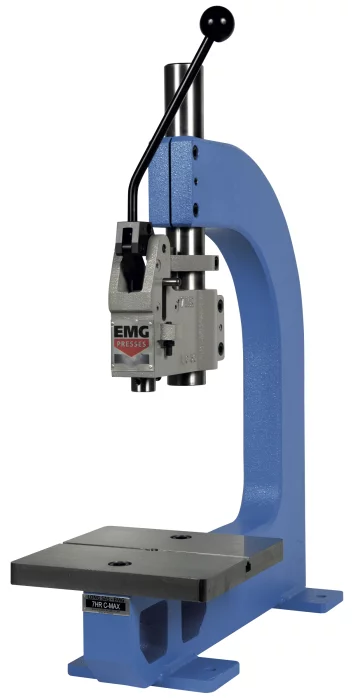

| Leistung700 kg |
| Hub40 mm |
| Ausladung350 mm |
| Nutzhöhe80 » 270 mm |
| Gewicht95 kg |
| Leistung1 500 kg |
| Hub30 ou 60 mm |
| Ausladung220 mm |
| Nutzhöhe220 » 280 mm |
| Gewicht55 kg |
| Leistung2 000 kg |
| Hub60 mm |
| Ausladung250 mm |
| Nutzhöhe230 » 290 mm |
| Gewicht70 kg |
Sonderausführungen
ANWENDUNGEN
DIE WICHTIGSTEN OPTIONEN

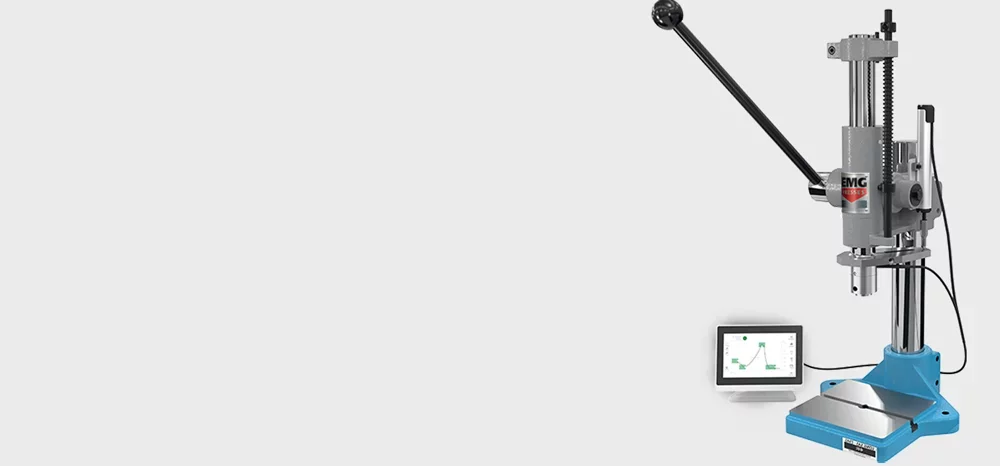

Aufwand-Management
MANUELLE UND PNEUMATISCHE PRESSEN
Qualitätskontrolle durch Kraftsensoren und/oder verschiebung EMG bietet jede Art von Aufwand Management und / oder bewegt sich mit Lösungen von Kraftsensoren und Verschiebung um jeden Bedarf, bei 100% Leitwarte.

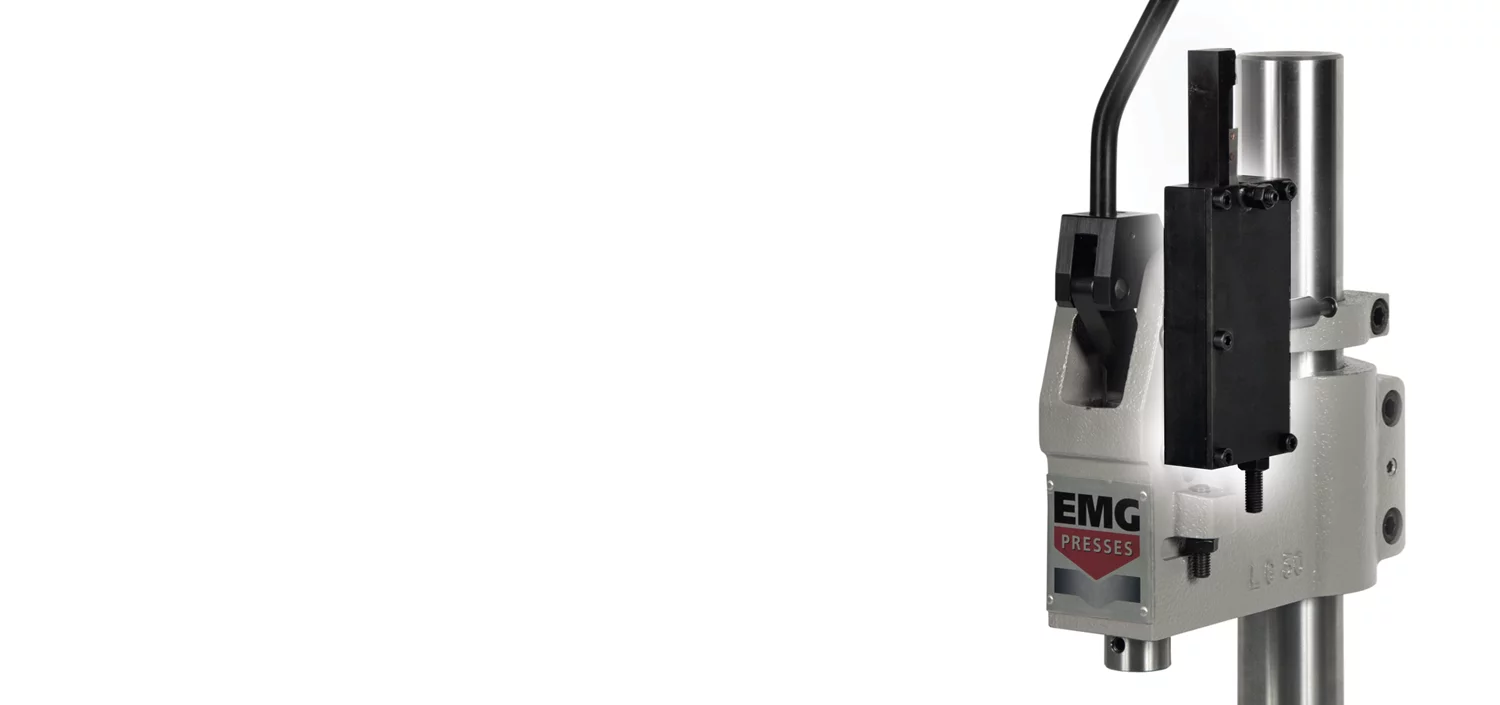

Rücklaufsperre
FÜR MANUELLEN PRESSEN
Rücklaufsperre: Verhindert, dass der Hebel nach oben bewegt wird, wenn die Endposition nicht erreicht ist
(stellt die vollständige und reproduzierbare Durchführung des Vorgangs sicher).
-
Geschliffener und in der Drehung fixierter Stößel, der für lange Lebensdauer und Präzision sorgt. • Automatisches Hochziehen des Stößels durch eine Feder.
-
Schnelle und zuverlässige Einstellung der lichten Höhe.
-
Präzise Einstellung des unteren Totpunkts durch einen mechanischen Anschlag, der die Wiederholbarkeit des Zyklus sicherstellt.
-
Sockel und Kopf aus FGL 250 Gusseisen für Stärke und Steifigkeit.
-
Keine Wartung oder Schmierung.
-
Geeignet zur Fixierung auf einer Werkbank.
-
Lackierung: Gestell Himmelblau RAL 5015 – Kopf Platingrau RAL 7036.
Die in Frankreich hergestellten und seit 2000 nach ISO-9001 zertifizierten manuellen Tischpressen von EMG bieten eine große Auswahl an Optionen und Anpassungen, um den unterschiedlichsten Bedürfnissen und Anforderungen jeder Anwendung in der Industrie, aber auch im Bauwesen gerecht zu werden.
Dank der Leistungsreserven jedes Modells lassen sich die unterschiedlichsten Arbeitsschritte flexibel ausführen, sodass auch bei großen Hubhöhen ein professionelles Ergebnis erzielt wird.
- Einstellbare lichte Höhe und Hub
- Schnelle und einfache Umsetzung.
- Geringe Investitionskosten
Die Firma EMG engagiert sich auch für die Entwicklung und Ausstattung von Spezialmaschinen, die für die spezifischen Tätigkeiten jedes Berufs erforderlich sind. Um den Erfordernissen spezifischer Anwendungen gerecht zu werden, die von bestimmten Berufen und Tätigkeitsbereichen gefordert werden, bietet EMG maßgeschneiderte Spezialausrüstungen an, die perfekt an die Lastenhefte und die Produktionszwänge angepasst sind.
Dank seines Konstruktionsbüros und eines Maschinenparks mit mehr als 40 Bearbeitungsmaschinen plant und realisiert EMG auf Anfrage alle Änderungen oder die Herstellung von Spezialpressen sowie kleine Einbauten und Werkzeuge für Pressen, wie z. B. :
- Presse mit versetztem Kniehebel, wodurch die Tiefe des Schwanenhalses und der Arbeitstisch vergrößert werden können.
- Presse mit einem Presswerkzeug mit 3 Nieten zum Halten eines Stahlteils in einem Edelstahlträger.
- Pneumatische Presse mit 2-Positionen-Schneidwerkzeug mit integriertem oberen Abstreifer zum Auswerfen der Teile.
- Pneumatische Presse mit elektrischem Steuerschrank
Anwendungen
Manuelle Kniehebelpressen werden hauptsächlich in Werkstätten für Anwendungen eingesetzt, die einen hohen Kraftaufwand bei geringer Höhe erfordern, z. B. Schneiden, Bördeln, Markieren. Sie eignen sich für die Kleinserienproduktion von kleinen bis mittelgroßen Teilen.
Bei manuellen Pressen mit Kniehebel ist die Bewegung des Hebels sehr schnell und ergonomisch, da sie um maximal 90° erfolgt, um den gesamten Hub der Presse auszuführen. Der von diesem Pressentyp entwickelte Nenndruck wird am Ende des Hubs erreicht.
Das Kraftmanagementsystem ermöglicht eine genaue und schnelle Kontrolle der Qualität der verschiedenen mit der Presse ausgeführten Anwendungen.
Eine manuelle Presse von EMG wird mit Bedienungsanleitung, CE-Konformitätsbescheinigung und Zeichnungen geliefert. Sie hat eine Vollgarantie von einem Jahr auf Teile, Arbeit und Fahrtkosten.
EMG, Hersteller von manuellen Kniehebelpressen, hat ein offenes Ohr für seine Kunden, die professionell markieren, schneiden, nieten etc. Unsere Teams stehen zur Verfügung, um gemeinsam mit Ihnen Ihre Projekte zu prüfen. Wir verfügen über ein Technik- und Versuchszentrum, in dem Sie Ihre Prozesse testen können.
